產品特點
? 輸入電壓范圍(wei)：+2.8 ~ +5.5V
? 輸(shu)出電壓(ya)范圍：（VIN+5V）- 70V
? 內部集成0.6Ω 75V功率MOSFET
? 升(sheng)壓輸出功率：300mW
? 電流檢測精(jing)度(du)：±10%
?可通過調節外部電阻對APD電流進行(xing)限流
? 固定開(kai)關頻率：400KHz
? 集成(cheng)軟啟動(dong)功能
? 關(guan)斷電流小于1μA
? 固定(ding)PWM頻(pin)率方便噪(zao)聲濾波
? 工作(zuo)溫度：-40°C ~ +85°C

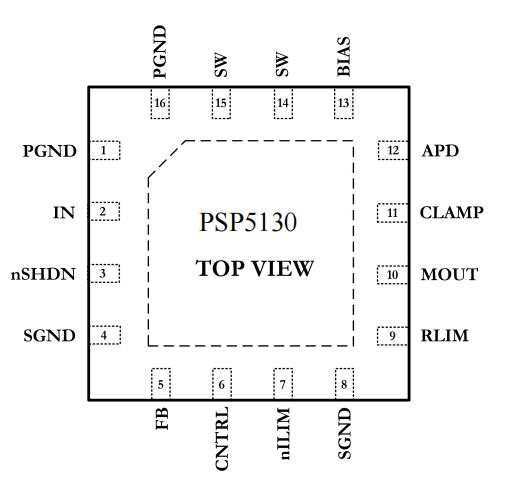

? 3mm x 3mm 16-lead TQFN封裝形式(shi)
? Pb-free, Halogen-free, RoHS/WEEE-符合
產品概述
PSP5130恒定頻率脈沖寬度調制（PWM）升壓電源管理芯片具有內部開關和帶高速可調限流的高壓側電流監測能力。這個設備可產生高達70V（300mW）的輸出電壓以及提供高達4mA的電流監測。PSP5130的工作電(dian)壓從(cong)2.8V到5.5V。
恒定(ding)開關頻率（400kHz）的PWM結構具有低噪聲輸出電壓(ya)，易于過濾。芯片內部(bu)集成了一種高壓(ya)內功(gong)率MOSFET，使得芯片輸出電壓(ya)可達70V。內部軟啟動電路(lu)在啟動時(shi)限制輸入電流升壓轉換芯片啟動。PSP5130具有(you)關閉(bi)模式以節省功耗。
PSP5130集成(cheng)了超大動態(tai)范圍(wei)的電(dian)流監控(kong)電(dian)路，監控(kong)電(dian)流范圍(wei)為500nA至4mA，且同時保(bao)持高精度。通過(guo)調節外接電(dian)(dian)阻可(ke)設置調限流保(bao)護(hu)APD來防(fang)止輸出光功(gong)率突變(bian)，鉗位二極管可(ke)保(bao)護(hu)監控電(dian)(dian)路(lu)在過(guo)壓(ya)條件(jian)下的(de)輸出。另外保(bao)護(hu)功(gong)能包括(kuo)逐周期電(dian)(dian)流限制、升壓(ya)轉(zhuan)換開關的(de)鎖(suo)定、欠壓(ya)鎖(suo)定（UVLO），以(yi)及熱關斷(duan)等功(gong)能（溫(wen)度達到150）
PSP5130工作溫度范圍從-40℃~+85℃。采(cai)用3mm X 3mm 16-pin QFN封裝(zhuang)。
產品應用
? 向APD提(ti)供偏置和電流(liu)監控(kong)
? GPON/XGPON/XGSPON光貓應用(yong)
? GPON/XGPON/XGSPON光模塊(kuai)應用
